| 非石棉填充金属缠绕垫 | |
|

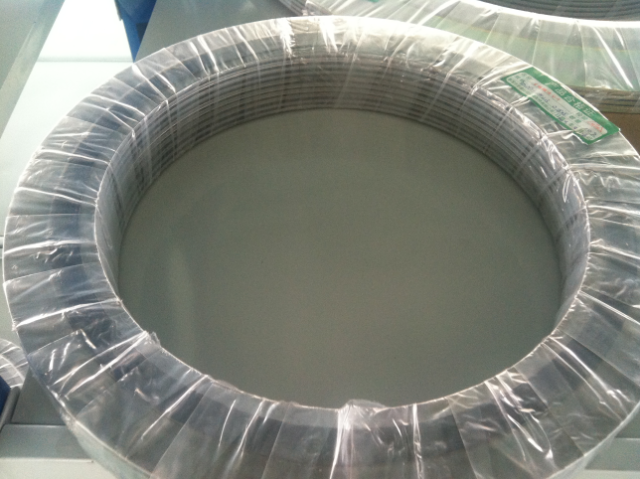

产品信息:简单介绍: 非石棉填充金属缠绕垫片 通常采用SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中性能特点： 缠绕式垫片压缩性能，回弹性能好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其密封性能。使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。垫片型式:产品名称代号适用表示示例 基本型金属缠绕垫SW700 榫槽面 304/PTFE 带内环金属缠绕垫SW700 IR 凹凸面 304 304/FG 带外环金属缠绕垫SW700 CR 突面 304/ASB CS 带内外环金属缠绕垫SW700 IC 304 304/FG CS 换热器用金属缠绕垫SW700 H 换热器 304/FG 带1条筋 异型金属缠绕垫SW700 S 异形 椭圆形 如垫片用在换热器上，一般我们推荐带φ3.2mm的不锈钢丝内环， 窄带形式分：粘贴型, 包覆型 材料: 1.带内环型缠绕金属带 A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。 B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷 C.不锈钢的硬度值 HV≤200 2. 带内环型缠绕非金属带 A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。 B. 特制石棉烧失量必须≤25% C. 非金属带的氯离子含量≤100PPM D.各类介质及各种非金属带的推荐使用温度及压力如下表：缠绕垫片各种非金属材料主要技术参数：材料标识代号温度 ℃zui大工作压力适用介质压缩率%回弹率%应力松驰率% 膨胀石墨 F.G. -220--550 250 BAR 腐蚀性介质 18--30 ≥17 ≤18 特制石棉带 ASB -150--450 100 BAR 般气密性 18--30 ≥19 ≤28 聚四氟乙烯 PTFE -200-- 250 100 BAR 腐蚀性介质 18--30 ≥15 ≤13 无石棉材料 NAF -100--350 100 BAR 一般气密性 18--30 ≥19 ≤28 云 母 MICA -150--800 100 BAR 特高温 18--30 ≥19 陶 瓷 CER -200--1090 100 BAR 超高温 18--40 ≥19 下表用于对内环及缠绕金属带的材质选择：材料名称缩写标记硬度(HB)温度(°C) SUS 304 304 130~180 -195~+550 SUS 316L 316L 130~180 -100~+550 SUS 321 321 130~190 -195~+760 HASTELLOR-B2 HASTB 215 -185~+1090 INCONEL-600 INC600 150 -100~+1090 MONEL-400 MON 150 -130~+820 钛 T2 215 -195~+1090金属缠绕垫片基本体厚度公差： 项目 厚度(mm) 公差(mm) 垫片厚度 4.5, 3.2 +0.2 -0.1 环厚度 3.0 ±0.25下表是缠绕垫片直径公差（即用于法兰的名义管道直径）： DIN (mm)ANSI B16.5 BS1560 (mm) Mss sp-44API 605公差 内环内径 垫片内径 <=600 <=24" >=26" and <=34" ±0.5 >600 and <=800 >24" and <=34" >=36" and <=60" ±0.9 >800 and <=1600 >34" and <=60" ±1.3 >1600 >60" ±1.6 垫片外径 <=600 <=24" <=24" ±0.9 >600 and <=16000 >24" and <=60" >24" and <=60" ±1.8 1600 >60" ±2.2 外环外径 >=1/2" and <=60" ±0.9 <=600 <=24" 0-1.0 >600 and <=1000 >24" and <=34" 0-1.8 >1000 and <=1600" >34" and <=60 0-2.2金属石墨缠绕垫片主要性能参数： 缠绕垫片系数 m=2.5-4 缠绕垫片使用压力 ≤25MPa 缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃) 缠绕垫片zui小预紧比压 y=68MPa技术标准: 1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .国内标准有 HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系 HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系 GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准 JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准 JB/T90-94 管路法兰用缠绕式垫片 机械部标准 JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准等，更多标准或要求请来电咨询 | |
