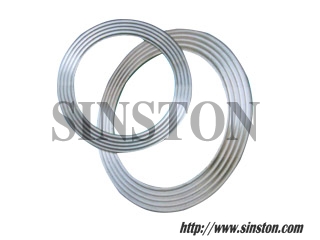

| 金属波纹垫片 型号:SINSTON ZR-MS720 |
| 金属波纹复合垫片 一种金属复合垫片，又称波纹活压垫片，先用金属薄板压制成同心的波纹形状，由波纹提供机械支撑，其回弹性能根据采用的形式、金属厚度、波纹间距及波纹高度来决定。再根据需要加贴软质密封层材料，使金属波纹复合垫片具有好的压缩回弹性能，由于与其它密封面的接触是多个同心圆的线接触，因此具有迷宫密封作用，根据不同的介质和工况条件，可选择柔性石墨、PTFE、无石棉板或其它一些软金属，粘贴在垫片的二面，利用软性覆盖层的密封性以及金属的强度、弹性好的优点，以达到好的密封效果，大多数情况下我们推荐石墨作为密封层，当介质对石墨产生反应或要求洁净环境时我们建议选择新近推出的膨体四氟作粘贴层，一般不需要很大的压紧力，即可达到密封效果。 金属波纹复合垫片也可不带粘贴密封层直接使用，也能达到好的密封效果，与齿形组合垫片，波齿复合垫片等相比具有好的压缩回弹性能尤其是在大尺寸的烟、气管道，低压、高温，或扭曲不平的法兰中，具有的密封效果。 特殊工况应用如高温，强腐蚀等需特殊材质金属波齿垫片我们也可生产如一些特材可要求： 不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。 金属波纹复合垫片性能特点： 1.优良的压缩回弹性能，即使在较低的压紧力下也能达到好的密封性能尤其适合于高温、高压，工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。 2.金属波纹复合垫片对密封表面不损伤，容易拆卸。 3.使用范围广泛既可用于低温和高温（-200°C~＋700°C），也可用于低压和高压（真空~25Mpa）。由相应的金属骨架材料制造的金属波纹复合垫片可用于大多数腐蚀性流体的场合。 4.金属波纹体部分可以重复使用这对于较大型的垫片或特殊材料的垫片如热交换器垫片等有较重要的意义。 金属波纹复合垫片应用范围： 几乎可用于任何标准工业的密封需求，从标准的管道连接到阏门及大型容器密封（换热器、塔、罐、槽），适用 于高温高压、易燃易爆及有毒的介质流体。在温度压力交变的情况下，金属波纹复合垫片能表现出超群的密封性能。 金属波纹复合垫片结构形式及代号和使用法兰类别：基本型式 代号适用的法兰密封面厚度(mm)密封体粘贴层（单面） 基本型 ZR-MS720 榫槽面、凹凸面、平面和凹槽面 1.5-5.0 0.5-1.0 带外环ZR-MS720C 平面或凸面 1.5-5.0 0.5-1.0 |
| 金属波纹复合垫片各种非金属材料主要技术参数： |
| 下表用于对常用金属波纹复合垫片金属骨架的材质选择： 材料名称缩写标记硬度(HB)极限温度(°C) 碳钢（Carbon steel) CRS 120 -40~+540 304不锈钢 304 130~180 -195~+760 304L不锈钢 304L 130~180 -195~+760 316L不锈钢 316L 130~180 -100~+760 317L不锈钢 317L -100~+760 321不锈钢 321 130~190 -195~+760 347不锈钢 321 -185~+760 20CB-3(ALLOY 20) A-20 -185~+1090 HASTELLOY-B2 HAST B 215 -185~+1090 HASTELLOY-C276 HAST C -185~+1090 INCOLOY-800 IN 800 -100~+870 INCOLOY-825 IN 825 -100~+870 INCONEL-600 INC 600 150 -100~+1090 INCONEL-625 INC 625 -100~+1090 INCONEL-X750 INX -100~+1090 MONEL-400 MON 150 -130~+820 NICKEL-200(镍） NI -195~+760 TITANIUM(钛) TI 215 -195~+1090 |
| 金属波纹复合垫片技术标准: 可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状，并可根据需要提供加筋条型和内外包边形金属波纹复合垫片。 |
