金属锈镜垫

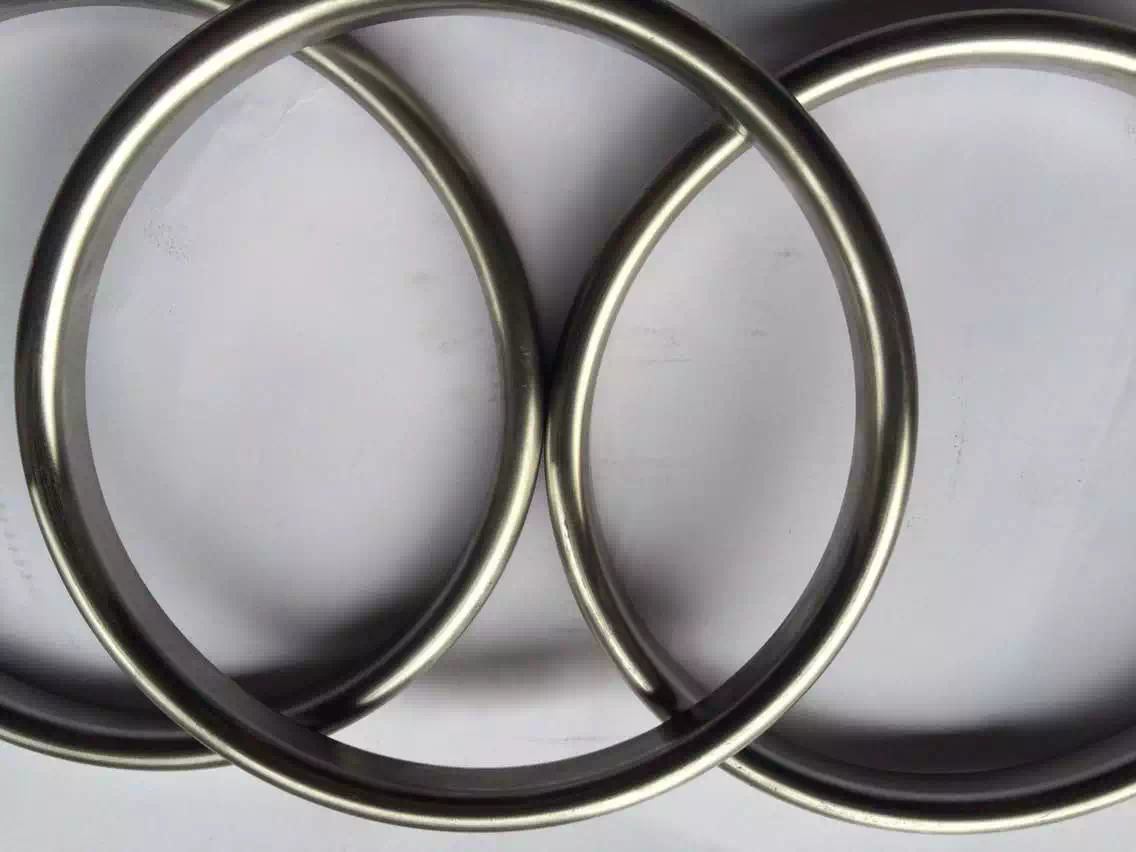

金属透镜垫
高压管道连接中，广泛使用透镜垫密封结构。透镜垫的密封面均为球面，与管道的锥形密封面相接触，初始状态为一环线。在预紧力作用下，透镜垫在接触处产生塑性变形，环线变成环带，密封性能较好。由于接触面是由球面和斜面自然形成，垫片易对中。透镜垫片密封属于强制密封，密封面为球面与锥面相接触，易出现压痕，零件的互换性较差。此外，垫片制造成本较高，加工也较困难。

金属透镜垫性能特点：
1、耐高温、耐高压，适用于高压法兰；
2、密封；
3、适应压力、温度有波动的工况条件；
金属透镜垫应用范围： 我国通用机械行业现行角式高压阀门端法兰，采用透镜垫密封，其适用公称压力为16.0～32.0Mpa；公称通径为3～200mm；使用温度为－30～200℃，常用于高压含氢含酸介质的密封。
金属环垫最早来源于美国，在20世纪20年代最早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。

金属透镜垫的主要结构形式：

金属透镜垫技术标准:
可提供任何标准和非标准的尺寸，包括API 6A, ASME B16.20，DIN 2693-67，JPI-7S-23-72，DIN-2696-1999 及其它标准。
国内相关标准：
JB/T 2777-1992|PN16.0～32.0MPa无孔透镜垫
JB/T 2776-2010|阀门零部件高压透镜垫
JB90-1959 密封面透镜式的法兰用金属垫片
